大阪角田興業株式会社 Home製品情報一覧横押し型トグルクランプ

横押し型トグルクランプ

 小型 トグルクランプNO.06  トグルクランプNO.51BX小 ハンドル水平  トグルクランプNO.80 ストローク最長  小型 ステンレストグルクランプNO.SL10-2S ゴム付きボルト付属 強力型 トグルクランプNO.SL300 ステンレストグルクランプNO.FM150-2S 押し引き兼用

※CADデータは必要分をクリックするとダウンロードされます

※CADデータはZIP形式です。解凍してご使用ください。

※寸法図はカタログもご覧ください。




角田(カクタ・KAKUTA)トグルクランプ

横押し型トグルクランプカテゴリー

全品 ROHS2(10物質)対応済

掲載ページ:

※型式に「-2S」とついている製品はステンレスモデルです

トグルクランプNO.50AS



      (写真はクランプ時)

分類名 横押型 製品番号 NO.50AS
質量

355g

締圧力

2.0kN(200kgf)

材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

ポリプロピレン

(別売可)

取付形状 ストレートベース

ストローク

30mm

ハンドル

可動角度

 190°

使用に

必要な高さ

 171mm

使用に

必要な長さ

 280mm

使用に

必要な幅

 24mm 寸法図 JPEG
CADデータ
DXF(2D) IGES
付属品   M10×25高ナット~1、ナット~1
備考

 オレンジブック型番=KC-50AS

 No,50Aのストレートベースタイプです。

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 開放時にハンドルが支点を超えますので引き側でもクランプ

 可能です。垂直方向に取り付けた際に自重によるハンドルの

 落下を防止できます。

タグ: 分類: 横押し型
締圧力: 2.0kN(200kgf)~2.99kN(299kgf)
材質: スチール製
取り付け方法: ストレースベース
横押し型ストローク: 30~39mm

ステンレストグルクランプNO.50AS-2S



      (写真はクランプ時)

分類名 横押型 製品番号 NO.50AS-2S
質量

355g

締圧力

2.0kN(200kgf)

材質 ステンレス(SUS304) 本体表面処理

 なし

ハンドル

カバー材質

ポリプロピレン

(別売可)

取付形状 ストレートベース

ストローク

30mm

ハンドル

可動角度

 190°

使用に

必要な高さ

 171mm

使用に

必要な長さ

 280mm

使用に

必要な幅

 24mm 寸法図 JPEG
CADデータ
DXF(2D) IGES
付属品   M10×25高ナット~1、ナット~1
備考

 オレンジブック型番=KC-50AS-2S

 No,50Aのストレートベースタイプです。

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 開放時にハンドルが支点を超えますので引き側でもクランプ

 可能です。垂直方向に取り付けた際に自重によるハンドルの

 落下を防止できます。

タグ: 分類: 横押し型
締圧力: 2.0kN(200kgf)~2.99kN(299kgf)
材質: ステンレス製
取り付け方法: ストレースベース
横押し型ストローク: 30~39mm

トグルクランプNO.50B



      (写真はクランプ時)

分類名 横押型 製品番号 NO.50B
質量

940g

締圧力

3.0kN(300kgf)

材質 スチール(SPCC) 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリ塩化ビニール

取付形状 フランジベース

ストローク

55mm

ハンドル

可動角度

 180°

使用に

必要な高さ

 185mm

使用に

必要な長さ

 410mm

使用に

必要な幅

 85mm 寸法図 JPEG
CADデータ
DXF(2D) IGES  STEP
付属品   M12×35高ナット~1、ナット~1
備考

 オレンジブック型番=KC-50B

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 開放時にハンドルが支点を超えますので引き側でもクランプ

 可能です。垂直方向に取り付けた際に自重によるハンドルの

 落下を防止できます。

タグ: 分類: 横押し型
締圧力: 3.0kN(300kgf)~3.99kN(399kgf)
材質: スチール製
取り付け方法: フランジベース
横押し型ストローク: 40~60mm

トグルクランプNO.50BS



      (写真はクランプ時)

分類名 横押型 製品番号 NO.50BS
質量

930g

締圧力

3.0kN(300kgf)

材質 スチール(SPCC) 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリ塩化ビニール

取付形状 ストレートベース

ストローク

55mm

ハンドル

可動角度

 180°

使用に

必要な高さ

 209mm

使用に

必要な長さ

 410mm

使用に

必要な幅

 34mm 寸法図 JPEG
CADデータ
DXF(2D) IGES
付属品   M12×35高ナット~1、ナット~1
備考

 オレンジブック型番=KC-50BS

 No,50Bのストレートベースタイプです。

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 開放時にハンドルが支点を超えますので引き側でもクランプ

 可能です。垂直方向に取り付けた際に自重によるハンドルの

 落下を防止できます。

タグ: 分類: 横押し型
締圧力: 3.0kN(300kgf)~3.99kN(399kgf)
材質: スチール製
取り付け方法: ストレースベース
横押し型ストローク: 40~60mm

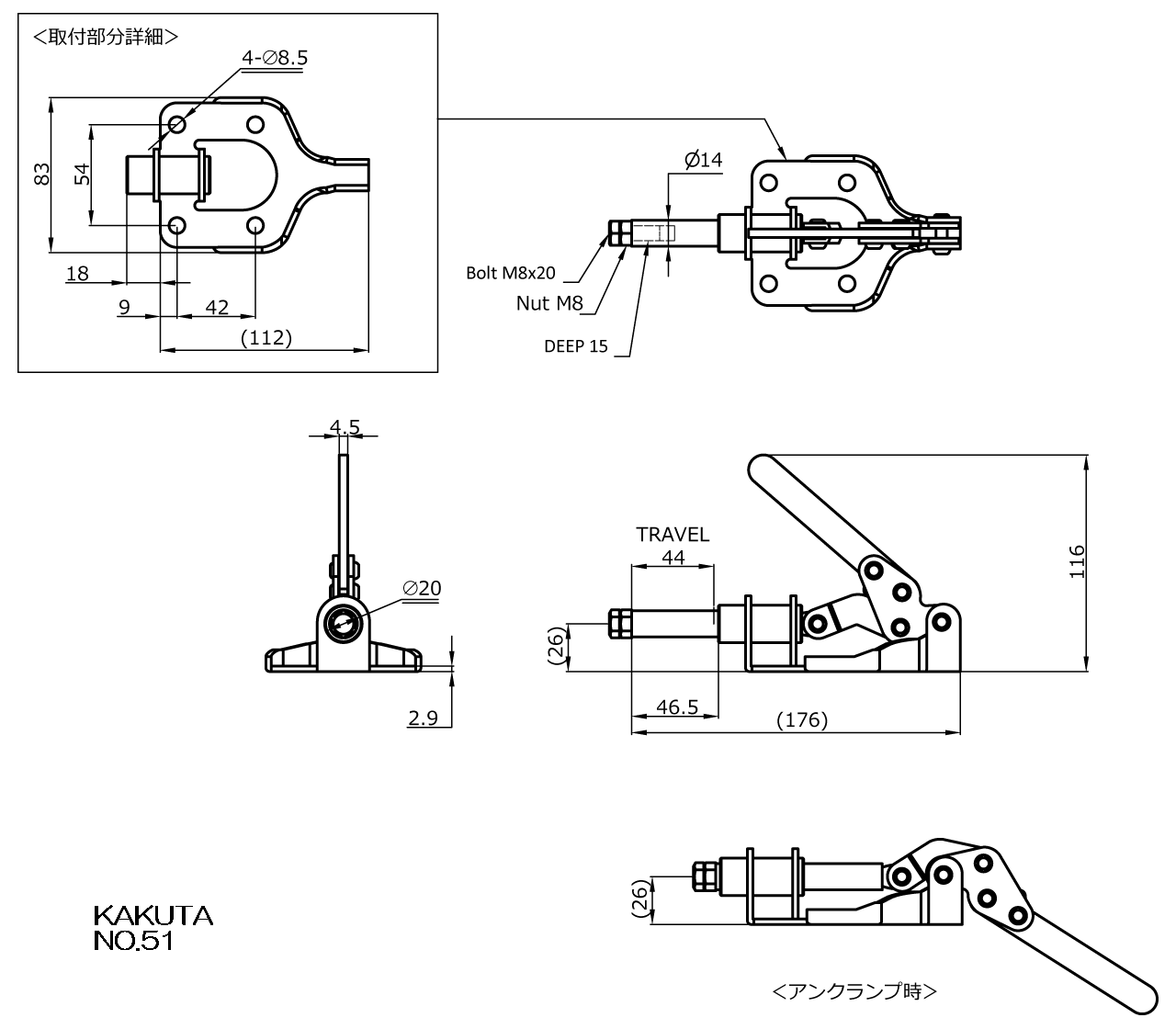

トグルクランプNO.51



      (写真はクランプ時)

分類名 横押型 製品番号 NO.51
質量

540g

締圧力

2.2kN(220kgf)

材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

なし

取付形状 フランジベース

ストローク

43mm

ハンドル

可動角度

 150°

使用に

必要な高さ

 160mm

使用に

必要な長さ

 300mm

使用に

必要な幅

 83.5mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP
付属品   M8×20六角ボルト~1、ナット~1
備考

 オレンジブック型番=KC-51

タグ: 分類: 横押し型
締圧力: 2.0kN(200kgf)~2.99kN(299kgf)
材質: スチール製
取り付け方法: フランジベース
横押し型ストローク: 40~60mm

トグルクランプNO.51B小

      (写真はクランプ時)

分類名 横押型 製品番号 NO.51B小
質量

495g

締圧力

1.6kN(160kgf)

材質 スチール(SPCC) 本体表面処理

ニッケル

ハンドル

カバー材質

ポリ塩化ビニール

取付形状 フランジベース

ストローク

13mm

ハンドル

可動角度

 45°

使用に

必要な高さ

 170mm

使用に

必要な長さ

 195mm

使用に

必要な幅

 71mm 寸法図 JPEG
CADデータ
DXF(2D) IGES  STEP
付属品   M10×25高ナット~1、ナット~1
備考

 オレンジブック型番=KC-51B-S

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

   ハンドルを前に倒す(ハンドルが垂直状態)と開放します。

   写真のようにハンドルが斜めの状態で止まりクランプします。

タグ: 分類: 横押し型
締圧力: 1.0kN(100kgf)~1.99kN(199kgf)
材質: スチール製
取り付け方法: フランジベース
横押し型ストローク: 0~19mm

ステンレストグルクランプNO.51B小-2S

      (写真はクランプ時)

分類名 横押型 製品番号 NO.51B小-2S
質量

495g

締圧力

1.6kN(160kgf)

材質 ステンレス(SUS304) 本体表面処理

 なし

ハンドル

カバー材質

ポリ塩化ビニール

取付形状 フランジベース

ストローク

13mm

ハンドル

可動角度

 45°

使用に

必要な高さ

 170mm

使用に

必要な長さ

 195mm

使用に

必要な幅

 71mm 寸法図 JPEG
CADデータ
DXF(2D) IGES  STEP
付属品   M10×25高ナット~1、ナット~1
備考

 オレンジブック型番=KC-51BS-2S

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

   ハンドルを前に倒す(ハンドルが垂直状態)と開放します。

   写真のようにハンドルが斜めの状態で止まりクランプします。

タグ: 分類: 横押し型
締圧力: 1.0kN(100kgf)~1.99kN(199kgf)
材質: ステンレス製
取り付け方法: フランジベース
横押し型ストローク: 0~19mm

トグルクランプNO.51B中

     (写真はクランプ時)

分類名 横押型 製品番号 NO.51B中
質量

1,225g

締圧力

3.0kN(300kgf)

材質 スチール(SPCC) 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリプロピレン

(別売可)

取付形状 フランジベース

ストローク

23mm

ハンドル

可動角度

 45°

使用に

必要な高さ

 200mm

使用に

必要な長さ

 329mm

使用に

必要な幅

 83mm 寸法図

    JPEG

CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品   M12×35高ナット~1、ナット~1
備考

 オレンジブック型番=KC-51B-M

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 一回り小さい製品は、51BX小になります。

タグ: 分類: 横押し型
締圧力: 3.0kN(300kgf)~3.99kN(399kgf)
材質: スチール製
取り付け方法: フランジベース
横押し型ストローク: 20~29mm

トグルクランプNO.51B大



      (写真はクランプ時)

分類名 横押型 製品番号 NO.51B大
質量

2,045g

締圧力

5.0kN(500kgf)

材質 スチール(SPCC) 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリプロピレン

(別売可)

取付形状 フランジベース

ストローク

29mm

ハンドル

可動角度

 40°

使用に

必要な高さ

 430mm

使用に

必要な長さ

 400mm

使用に

必要な幅

 105mm 寸法図 JPEG
CADデータ
DXF(2D) IGES STEP  ACIS(SAT)
付属品   M12×35高ナット~1、ナット~1
備考

 オレンジブック型番=KC-51B-L

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

 ハンドルを前に倒す(ハンドルが垂直状態)と開放します。

   写真のようにハンドルが斜めの状態で止まりクランプします。

 (受注生産品)

タグ: 分類: 横押し型
締圧力: 4.0kN(400kgf)~
材質: スチール製
取り付け方法: フランジベース
横押し型ストローク: 20~29mm

pa4 003 51BSS



     (写真はクランプ時)

分類名 横押型 製品番号 NO.51BS小
質量

465g

締圧力

1.6kN(160kgf)

材質 スチール(SPCC) 本体表面処理

ユニクロ

ハンドル

カバー材質

ポリプロピレン

(別売可)

取付形状 ストレートベース

ストローク

13mm

ハンドル

可動角度

 42°

使用に

必要な高さ

 165mm

使用に

必要な長さ

 226mm

使用に

必要な幅

 28mm 寸法図

  JPEG

CADデータ
DXF(2D) IGES STEP ACIS(SAT)
付属品   M10×25高ナット~1、ナット~1
備考

 オレンジブック型番=KC-51BS-S

 シャフト部先端がおねじのタイプです。

 ねじ部分にナットが被っています(ナットの取り外し可)

タグ: 分類: 横押し型
締圧力: 1.0kN(100kgf)~1.99kN(199kgf)
材質: スチール製
取り付け方法: ストレースベース
横押し型ストローク: 0~19mm
